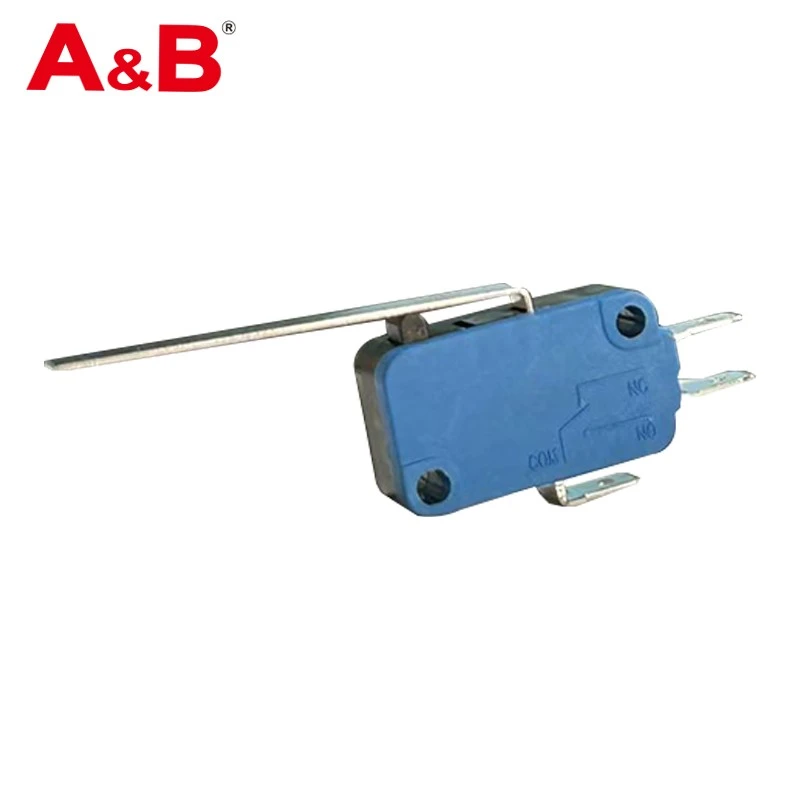

Kolíky typu koncového spínače zahrnují normálně otevřený (NO) a normálně uzavřený (NC). Funkce a použití těchto pinů jsou následující:
Normálně otevřený (NO): Normálně otevřený kontakt je rozpojený, když koncový spínač není spuštěn. Když koncový spínač detekuje, že mechanická část dosáhla nastavené polohy, normálně otevřený kontakt se sepne a výstupní signál
Normálně sepnutý (NC): Normálně sepnutý kontakt je sepnutý, když koncový spínač není spuštěn. Když koncový spínač detekuje, že mechanická část dosáhla nastavené polohy, normálně sepnutý kontakt se rozpojí
Instalace a údržba
1. Vyberte si správné místo: podle potřeb zařízení nebo stroje zvolte správnou polohu instalace.
2. Upevnění a seřízení: Nainstalujte koncový spínač pevně do zvolené polohy pomocí šroubů a nastavte jeho úhel, aby byla zajištěna přesná detekce pohybu.
3. Připojte vodič: Připojte vodič ke koncovému spínači a vyzkoušejte, zda je připojení správné
Pochopením funkce a způsobu zapojení těchto kolíků lze typ kolíku koncového spínače lépe používat a udržovat, aby byl zajištěn jeho spolehlivý provoz v průmyslové automatizaci.
Hodnocení
| Ltem Spec. |
Ohodnoceno Napětí |
Neindukční zátěž (A) | Indukční zátěž (A) | Inarush Proud |
||||||
| Odporové zatížení | Zatížení lampy | Indukční zátěž | Zatížení motoru | |||||||
| NC | ŽÁDNÝ | NC | ŽÁDNÝ | NC | ŽÁDNÝ | NC | ŽÁDNÝ | |||
| 10A | 250VAC | 10 | 1.5 | 6 | 2 | |||||
| 8V DC | 10 | 3 | 6 | 3 | 24 | |||||
| 30 V DC | 6 | 3 | 6 | 3 | MAX. | |||||
| 125V DC | 0.3 | 0.1 | 0.6 | 0.1 | ||||||
| 250VDC | 0.3 | 0.05 | 0.3 | 0.05 | ||||||
Specifikace
|
Typ ltem |
typ CMV 16 |
|
|
Rychlost provozu |
0,05 mm~1 m/s (typ tlačítka) |
|
|
Provozní frekvence |
Elektrické: 20 operací/min |
|
|
Izolační odpor |
100 mΩ výše (při 500 DC) |
|
|
Kontaktní odpor |
15mΩ max. (počáteční hodnota) |
|
|
Odolné napětí |
Nespojité{0} terminály |
000VAC, 50/60 Hz po dobu 1 minuty |
|
proudové{0}}vodivé a neproudové-proudové-kovové části, mezi svorkou a uzemněním |
2000VAC, 50/60 Hz po dobu 1 minuty |
|
|
Vibrace |
Špatná operace |
10 až 55 Hz, 1,5 mm páry se houpají |
|
Šokovat |
Odolný |
Maximum 1000 m/s? (100G) |
|
Špatná operace |
Maximálně 200 m/s? (100 G) |
|
|
Život |
Elektrický |
Více než 300 000krát |
|
Teplota |
Použití: -20~+70 stupňů (bez námrazy) |
|
|
Vlhkost |
(+5~+35 stupeň) Pod 85 % relativní vlhkosti |
|
